YQ 系列

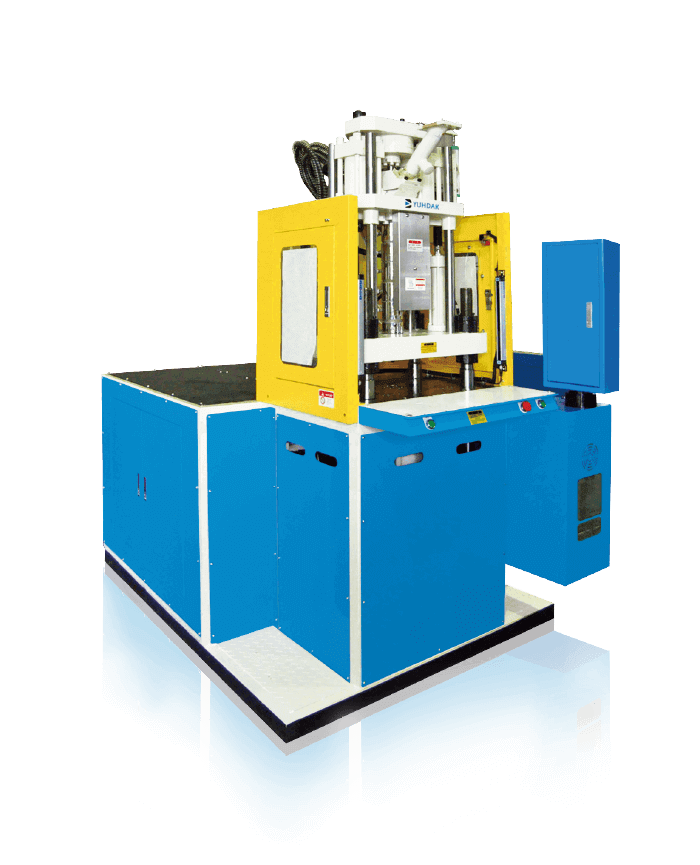

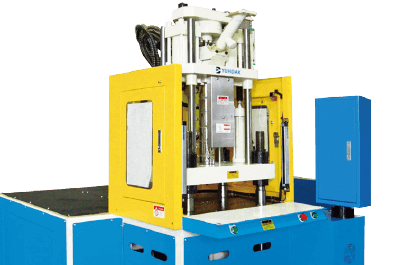

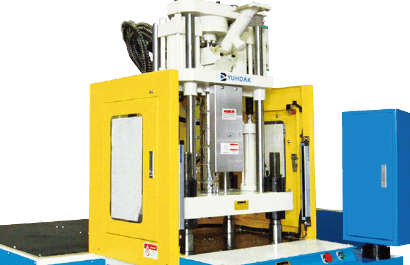

四柱立式射出成型機

High-speed 4-Column Vertical Injection Molding Machine: YQ Series
High-speed 4-Column Vertical Injection Molding Machine: YQ Series
功能特點
  • 立式四柱直立鎖模，直立射出。
  • 採正方形柱內設計，容模尺寸特大，且柱內空間讓客戶更容易加裝 自動嵌入與取出成品等自動化裝置，而達成全機全自動。
  • 1S單滑模：在開模後，下模自動滑移到操作者正前方便於鑲嵌件成 型作業。
  • 2S雙滑模（交替式雙滑模）：一模在注塑成形，一模在外做取件與 放鑲嵌件的成型作業。
  • 2SL雙滑模(90°交替式雙滑模)：只需一位操作者即可獨立作業，一 模在注塑成型，一模在外做取料與放鑲嵌件，且兩個滑模呈90°方 位交替，降低生產成本，效能更高。
Hardware & Household Items

五金 & 生活用品

High-speed Injection Molding Items

高速射出

IMD & IML Item

IMD & IML

Medical Items

醫療

Bakelite & LCP Items

電木 & LCP

Consumer Electronics Items

消費性電子商品

主要規格

請滑動下方橫向捲軸，以見更多表格內容

型號

射出系統
螺桿直徑
(mm)
射出壓力
(kgf / cm2)
理論射出容積
(cm3)
最大射出重量
(gr)
最大射出重量
(oz)
射出率
(cm3 / sec)
射出速度
(mm / s)
鎖模系統
鎖模力
(tf)
鎖模行程
(mm)
最大開距
(mm)
最小模厚
(mm)
柱內空間
(mm)
頂出力
(tf)
頂出高度
(mm)
滑模系統
滑模直徑
(mm)
滑模尺寸
(mm)
其他
電動機
(kw)
電熱
(kw)
油箱容量
(L)
機械尺寸 : L
機械尺寸 : W
機械尺寸 : H
機械重量
(T)
詢問函
YQ-25
V 1S 2S 2SL

26 30
1988 1493
55 74
50 66
1.7 2.3
30 47
66

25
215
360 / 410
145 / 195
310 × 310
1.7
60

  360
  280 × 280 640 × 280 280 × 280

3.7 (5) 3.7 + 2.2 (5+3)
3.5
200
1.5 1.8 1.6 1.9
1.2 1.2 1.4 1.3
3.0 3.1 3.1 3.2
2.2 2.3 2.5 2.4
YQ-40
V 1S 2S 2SL

28 32
2008 1537
83 108
74 97
2.6 3.4
46 61
75

40
215
360 / 410
145 / 195
400 × 400
1.7
60

  460
  380 × 380 700 × 380 380 × 380

5.5 (7.5) 5.5 + 2.2 (7.5+3)
4.5
225
1.7 2.1 1.8 2.2
1.3 1.3 1.6 1.5
3.2 3.3 3.3 3.4
2.5 2.6 2.9 2.8
YQ-60
V 1S 2S 2SL

32 36
1914 1512
124 159
112 141
3.9 4.9
59 74
73

60
215
415 / 465
200 / 250
450 × 450
1.7
100

  520
  420 × 420 800 × 420 420 × 420

7.5 (10) 7.5 + 2.2 (10+3)
6
250
2.0 2.3 1.9 2.4
1.4 1.4 1.9 1.8
3.5 3.6 3.6 3.7
3.4 3.5 3.8 3.7
YQ-90
V 1S 2S 2SL

34 38
1931 1546
149 187
134 168
4.7 5.9
70 88
77

90
250
450 / 500
200 / 250
510 × 510
2.7
100

  580
  480 × 480 1100 × 480 480 × 480

11.2 (15) 11.2 + 2.2 (15+3)
7.5
300
2.1 2.5 2.0 2.6
1.5 1.5 2.0 1.9
3.7 3.8 3.8 3.9
4.5 4.7 5.0 4.9
YQ-120
V 1S 2S 2SL

38 44
2079 1550
204 273
183 246
6.4 8.6
85 114
75

120
300
550 / 600
250 / 300
580 × 580
2.7
100

  650
  540 × 540 1140 × 540 540 × 540

14.9 (20) 14.9 + 2.2 (20+3)
9
350
2.2 2.7 2.1 2.8
1.6 1.6 2.2 2.1
4.0 4.2 4.2 4.3
5.1 5.3 5.8 5.7
YQ-160
V 1S 2S 2SL

42 48
2000 1531
276 361
249 325
8.7 11.4
110 155
79

160
300
550 / 600
250 / 300
650 × 650
3.5
125

  750
  630 × 630 1260 × 630 630 × 630

18.7 (25) 18.7 + 2.2 (25+3)
11
400
2.3 3.0 2.3 3.1
1.8 1.8 2.5 2.4
4.5 4.7 4.7 4.8
6.4 6.7 7.2 7.1
YQ-200
V 1S 2S 2SL

46 50
2034 1721
365 431
328 388
11.5 13.6
128 193
86

200
350
650 / 700
300 / 350
750 × 750
4.5
150

  870
  730 × 730 1360 × 730 730 × 730

22.4 (30) 22.4 + 2.2 (30+3)
13
450
2.5 3.3 2.5 3.4
1.9 1.9 2.8 2.4
5.0 5.4 5.4 5.5
8.5 8.9 9.7 9.6
YQ-250
V 1S 2S 2SL

55 65
2083 1491
594 829
535 746
18.8 26.2
171 236
72

250
400
800 / 850
400 / 450
850 × 850
4.5
150

  1000
  830 × 830 1560 × 830 830 × 830

29.8 (40) 29.8 + 2.2 (40+3)
15
500
2.7 3.3 2.0 3.4
2.0 2.0 2.9 2.6
5.3 5.6 5.6 5.7
10.0 10.5 11.2 11.0

*規格若修改,恕不另行通知。
*螺桿及鎖模力可選擇使用。
