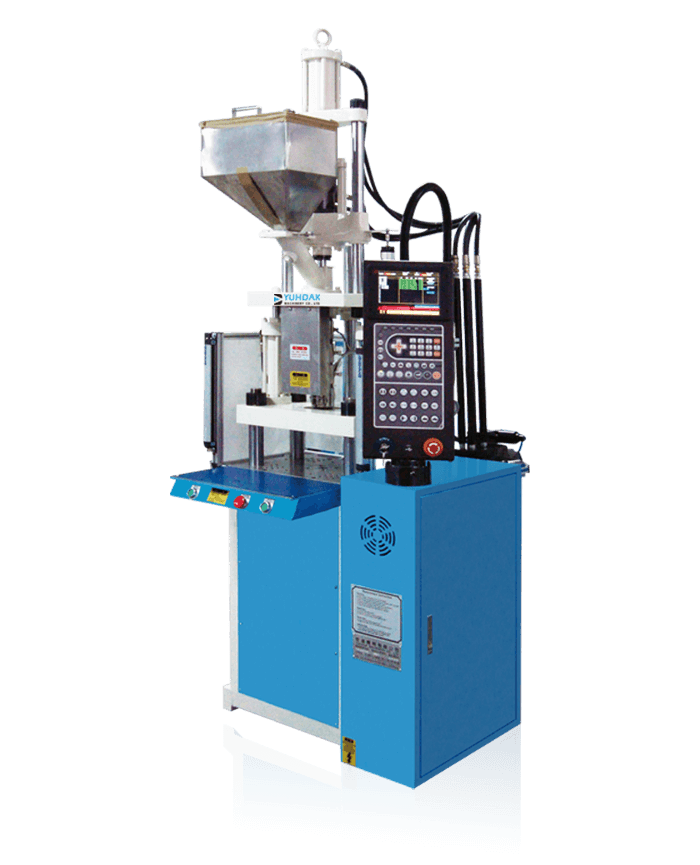

Y-V 系列

線材專用機

功能特點
  • Y系列射出機立式鎖模/立式注射,適用一般電器插頭,電子零件等 小型嵌件成型,是PVC塑料專用機種。
  • 二(三段)溫度控制/射出速度/背壓等無段調整,更適合精密塑膠之 零件成型。
  • 快速鎖模/低壓慢速關模,鎖模異常時則自動緊急開模,此特別的 安全設計,對模具等能起保護作用。

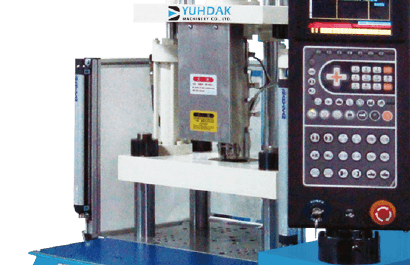

  • 下模固定/上模活動式,對成型的嵌件在模具內有很好的定位性。成 品有液壓頂出裝置,成品取出非常方便容易。

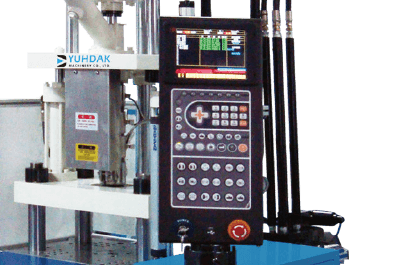

  • 電控配件/液壓配件採用國產名牌,精密耐用運轉噪音低。鎖模力 15~25TON,有PLC編程電控電腦單比壓控制或電腦全比例(比壓 比流)控制三種,可供客戶選擇。
  • 可追加單滑模1S與雙滑模2S,讓操作更方便生產效率更高且更安全。
主要規格

請滑動下方橫向捲軸,以見更多表格內容

型號

射出系統
螺桿直徑
(mm)
射出壓力
(kgf / cm2)
理論射出容積
(cm3)
最大射出重量
(gr)
最大射出重量
(oz)
射出率
(cm3 / sec)
鎖模系統
鎖模力
(tf)
鎖模行程
(mm)
最大開距
(mm)
最小模厚
(mm)
柱內空間
(mm)
頂出力
(tf)
頂出高度
(mm)
其他
電動機
(kw)
電熱
(kw)
油箱容量
(L)
機械尺寸 : L
機械尺寸 : W
機械尺寸 : H
機械重量
(T)
詢問函
Y-15
V

22 26
1417 1015
36 50
44 60
1.5 2.1
36 50

15
200
240
40
310 二柱式
0.7
28

2.2 (3hp)
2
90
1.2
1.2
2.4
0.7
Y-20
V

24 28
1556 1143
50 68
60 82
2.1 2.9
41 55

20
215
295 ~ 395
80 ~ 180
350 × 150
0.7
28

3.7 (5)
2.3
95
1.3
1.2
2.9
0.8
Y-25
V

30 34
1493 1163
85 109
103 132
3.6 4.7
56 72

25
215
315 ~ 415
100 ~ 200
450 × 150
0.7
28

5.5 (7.5)
2.5
105
1.4
1.2
3.1
1.0

*規格若修改,恕不另行通知。
*螺桿及鎖模力可選擇使用。
