YH 系列 V/1S/2S

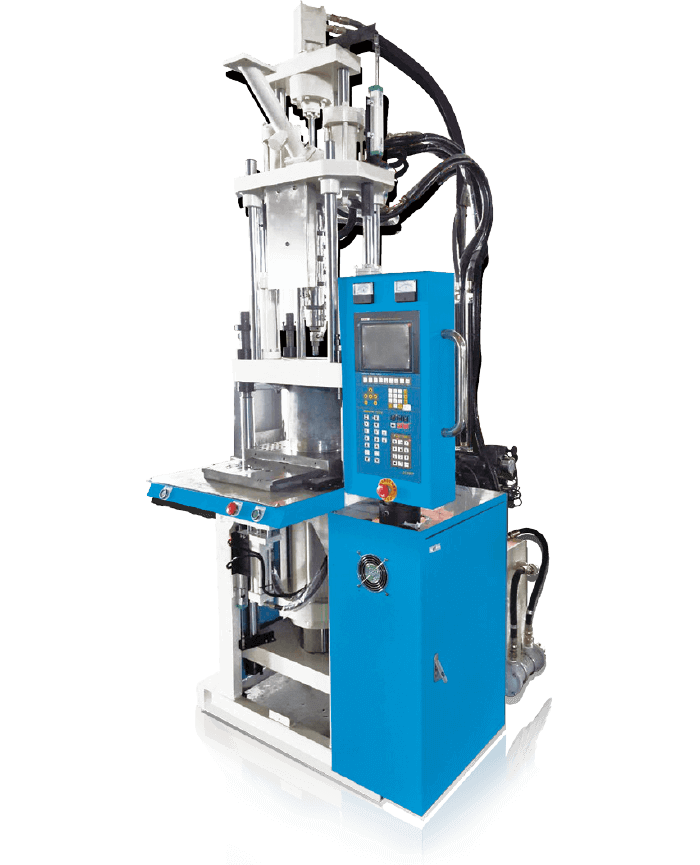

立式關模立式射出機

Vertical Clamping Vertical Injection Molding Machine: YH Series
Vertical Clamping Vertical Injection Molding Machine: YH Series
Vertical Clamping Vertical Injection Molding Machine: YH Series
功能特點
  • 立式四柱直立鎖模，直立射出，採長方形柱內設計，便於嵌入。
  • 射出採用雙缸平衡式結構，射出平穩有力。
  • 結構簡約，佔地空間小。
  • 直立式鎖模，能快速下降合模與慢速低壓合模，對模具的壽命，更能持久。
  • 1S單滑模：在開模後下模自動滑移到操作者正前方，更便於鑲嵌件成型作業。

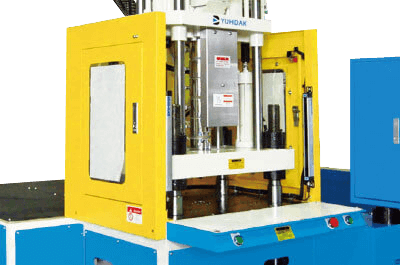

  • 2S雙滑模(交替式雙滑模)：一模在注塑成型，一模在外做取件與放鑲嵌件的工作，生產效能更高。

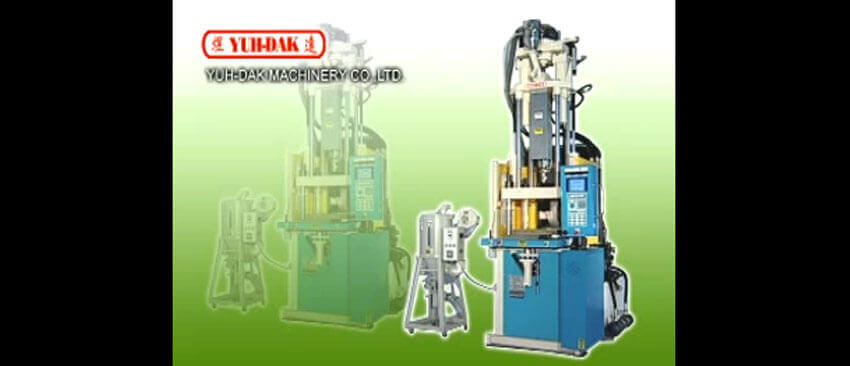

相關影片

Hardware & Household Items

五金 & 生活用品

Auto & Glass Items

汽車 & 玻璃 & 門條

Plug Series Items

插頭系列

Medical Items

醫療

Bakelite & LCP Items

電木 & LCP

Consumer Electronics Items

消費性電子商品

主要規格

請滑動下方橫向捲軸，以見更多表格內容

型號
射出系統
螺桿直徑
(mm)
射出壓力
(kgf / cm2)
理論射出容積
(cm3)
最大射出重量
(gr)
最大射出重量
(oz)
射出率
(cm3 / sec)
射出速度
(mm / s)
鎖模系統
鎖模力
(tf)
鎖模行程
(mm)
最大開距
(mm)
最小模厚
(mm)
柱內空間
(mm)
頂出力
(tf)
頂出高度
(mm)
滑模系統
滑模行程
(mm)
鎖模尺寸
(mm)
其他
電動機
(kw)
電熱
(kw)
油箱容量
(L)
機械尺寸 : L
機械尺寸 : W
機械尺寸 : H
機械重量
(T)
詢問函
YH-25
V 1S 2S

24 & 30
2333 & 1493
47 & 74
43 & 67
1.5 & 2.4
30 & 47
66

25
215
360 / 410
145 / 195
350 x 150
1.7
40 60

240 & 260
330 × 260 & 500 × 330

3.7(5) 3.7 + 2.2 (5+3)
3.5
140
1.5 1.9 1.4
1.2 1.2 1.4
2.9 3.0 3.0
1.4 1.5 1.7
YH-40
V 1S 2S

28 32 36
2009 1538 1215
83 109 137
75 98 124
2.6 3.4 4.4
46 61 77
75

40
215
360 / 410
145 / 195
400 x 200
1.7
40 60

320 & 350
380 × 350 & 700 × 380

5.5(7.5) 5.5 + 2.2 (7.5+3)
4.5
200
1.6 1.8 1.5
1.3 1.3 1.5
3.2 3.3 3.3
1.7 1.8 2.0
YH-60
V 1S 2S

32 36 40
1914 1512 1225
125 158 195
112 142 175
4.0 5.0 6.2
59 74 91
73

60
215
415 / 465
200 / 250
450 x 250
1.7
40 60

370 & 400
420 × 400 & 800 × 420

7.5 (10) 7.5 + 2.2 (10+3)
6
220
1.7 2.0 1.7
1.4 1.4 1.7
3.5 3.6 3.6
2.2 2.4 2.6
YH-90
V 1S 2S

34 38 42
1932 1546 1266
150 187 229
135 168 206
4.7 5.9 7.2
70 88 107
77

90
250
450 / 500
200 / 250
510 x 310
2.7
70 60

480 & 550
480 × 550 & 1100 × 480

11.2 (15) 11.2 + 2.2 (15+3)
7.5
250
1.9 2.2 2.0
1.5 1.5 2.0
3.7 3.8 3.8
3.15 3.35 3.7
YH-120
V 1S 2S

38 44 50
2080 1551 1201
204 274 353
184 246 318
6.5 8.7 11.2
85 114 148
75

120
300
550 / 600
250 / 300
580 x 340
2.7
70 100

520 & 570
540 × 570 & 1140 × 540

14.9 (20) 14.9 + 2.2 (20+3)
9
300
2.0 2.4 2.1
1.6 1.6 2.1
4.0 4.2 4.2
4.6 4.8 5.0
YH-160
V 1S 2S

42 & 50
2000 & 1411
277 & 393
249 & 353
8.8 & 12.4
110 & 155
79

160
300
550 / 600
250 / 300
650 x 380
3.3
80 125

580 & 630
630 × 630 & 1260 × 630

18.7 (25) 18.7 + 2.2 (25+3)
11
350
2.3 2.7 2.4
1.7 1.7 2.2
4.5 4.7 4.7
6.2 6.5 7.0
YH-200
V 1S 2S

46 & 55
2034 & 1423
366 & 523
329 & 470
11.6 & 16.6
128 & 193
77

200
350
650 / 700
300 / 350
750 x 400
4.5
100 150

630 & 680
730 × 680 & 1360 × 730

22.4 (30) 22.4 + 2.2 (30+3)
13
400
2.5 3.0 2.7
1.8 1.8 2.5
5.0 5.4 5.4
8.2 8.8 9.5
YH-250
V 1S 2S

55 & 65
2083 & 1491
594 & 830
535 & 747
18.8 & 26.3
171 & 236
72

250
400
800 / 850
400 / 450
850 x 450
4.5
100 150

730 & 780
830 × 780 & 1560 × 830

29.8 (40) 29.8 + 2.2 (40+3)
15
450
2.7 3.3 3.0
2.0 2.0 2.7
5.3 5.6 5.6
10.0 10.5 11.2

*規格若修改,恕不另行通知。
*螺桿及鎖模力可選擇使用。
